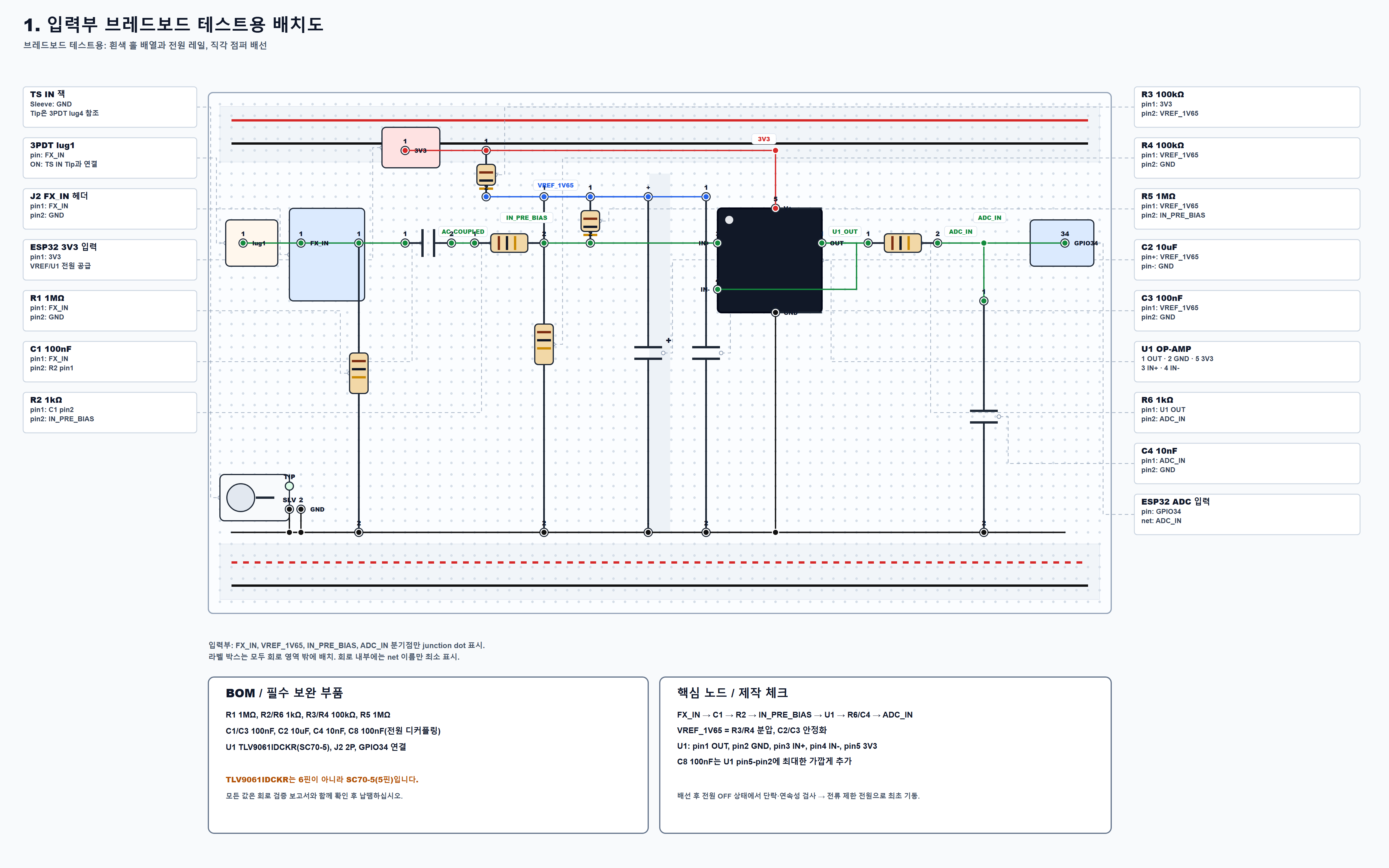

01
입력부 브레드보드
FX_IN, VREF_1V65, U1 버퍼, GPIO34 ADC 입력
ESP32 기타 하울링 제거 이펙터
제작 도면
실제 홀 중심에 맞춘 브레드보드·퍼프보드 배치도와 3PDT 러그면 배선도를 한곳에서 확인할 수 있습니다.
- 도면
- 8종
- PNG
- 4800×3000
- 회로
- 입력 · 메인 · 출력 · 3PDT
도면을 읽는 기준
연결 여부는 선의 교차가 아니라 색 점으로 판단합니다.
- 색 점은 실제 홀 중심과 일치
- 점 색은 연결된 와이어 색과 동일
- 점 없는 교차선은 연결 아님
- 텍스트와 핀 번호는 최상단 레이어
제작 도면
도면을 누르면 크게 볼 수 있습니다. 필터로 필요한 제작 단계만 골라보세요.

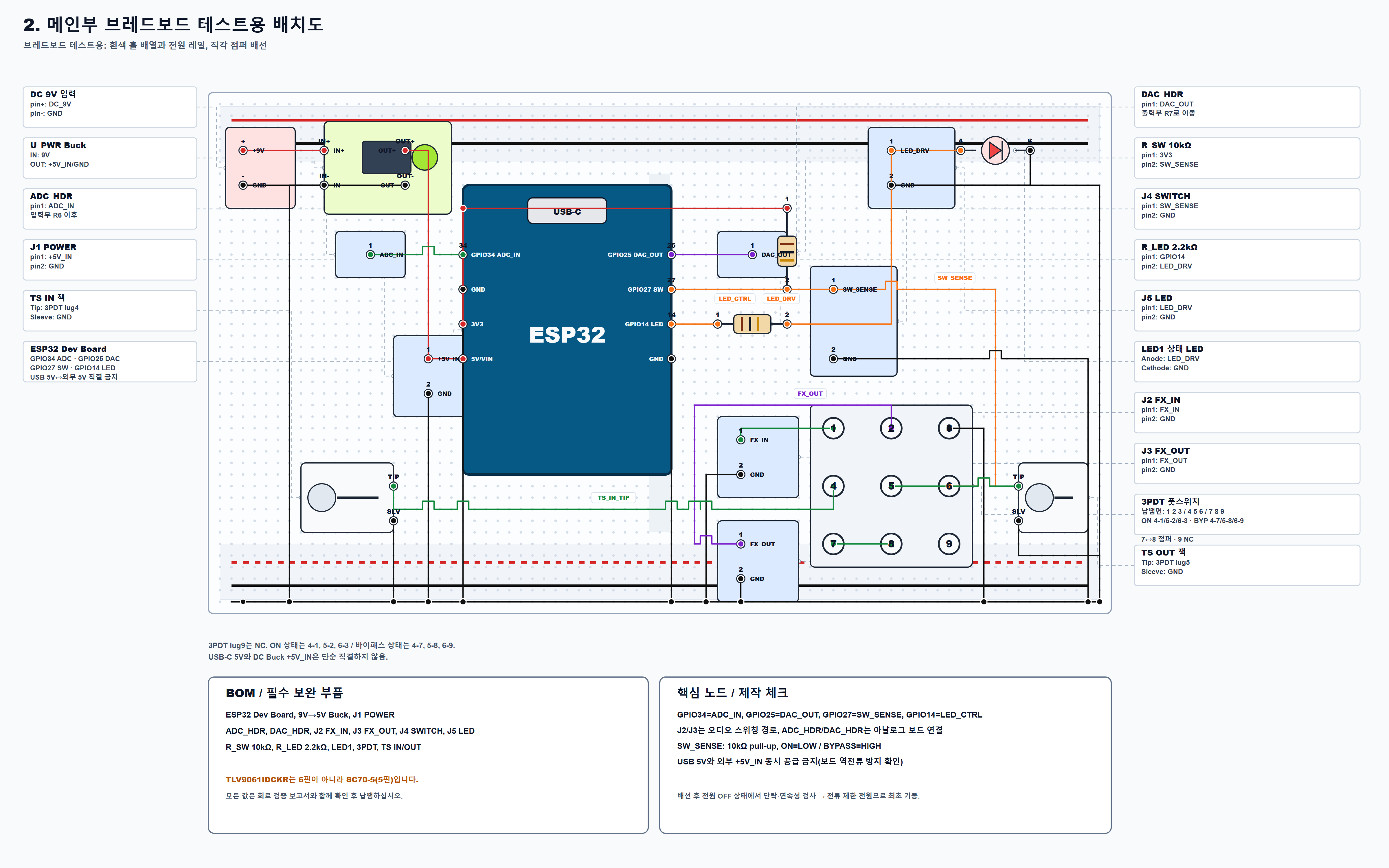

02
메인부 브레드보드
ESP32, 전원, ADC/DAC, 상태 감지, 3PDT 연결

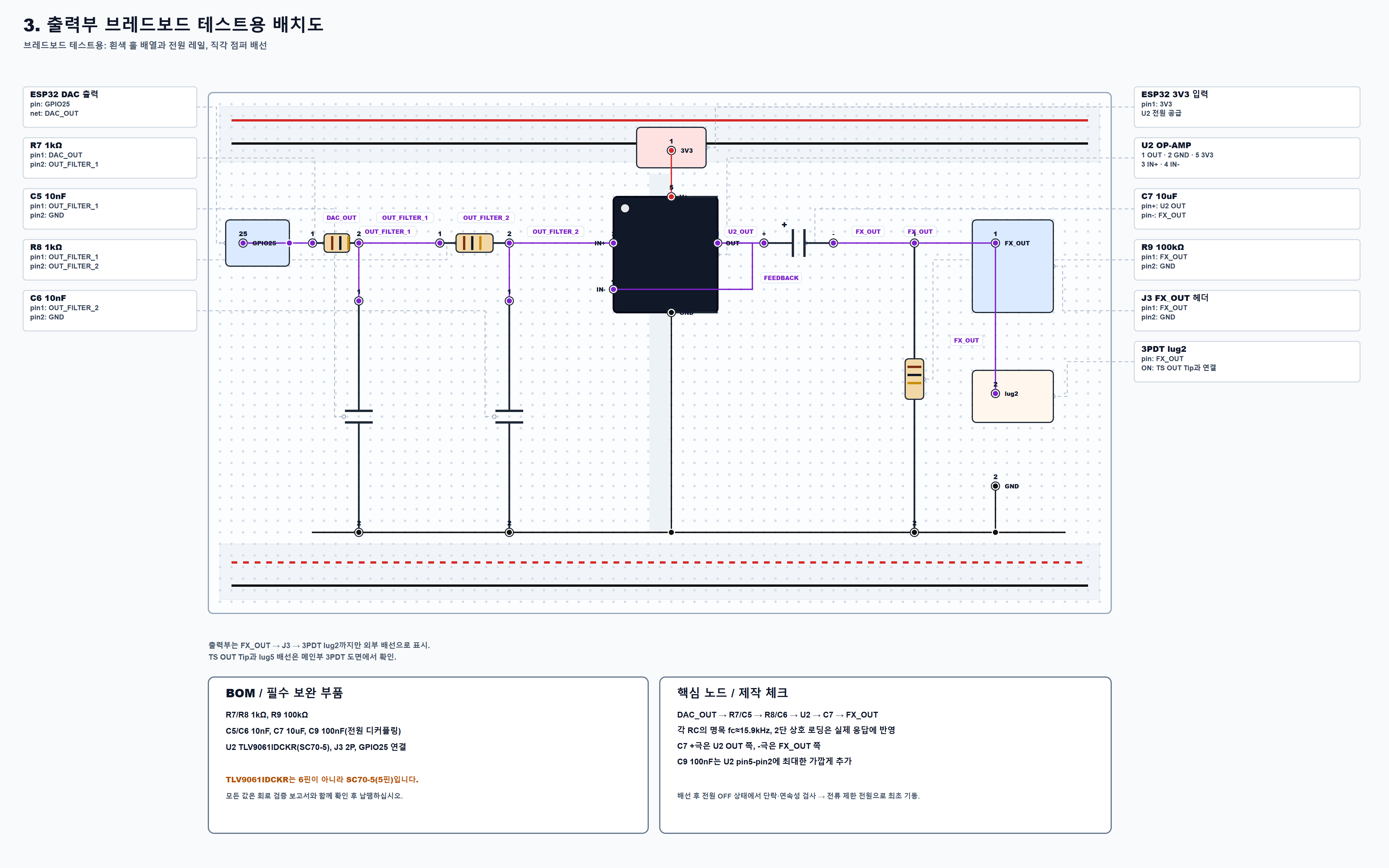

03
출력부 브레드보드
GPIO25 DAC, 2단 RC 필터, U2 버퍼, FX_OUT

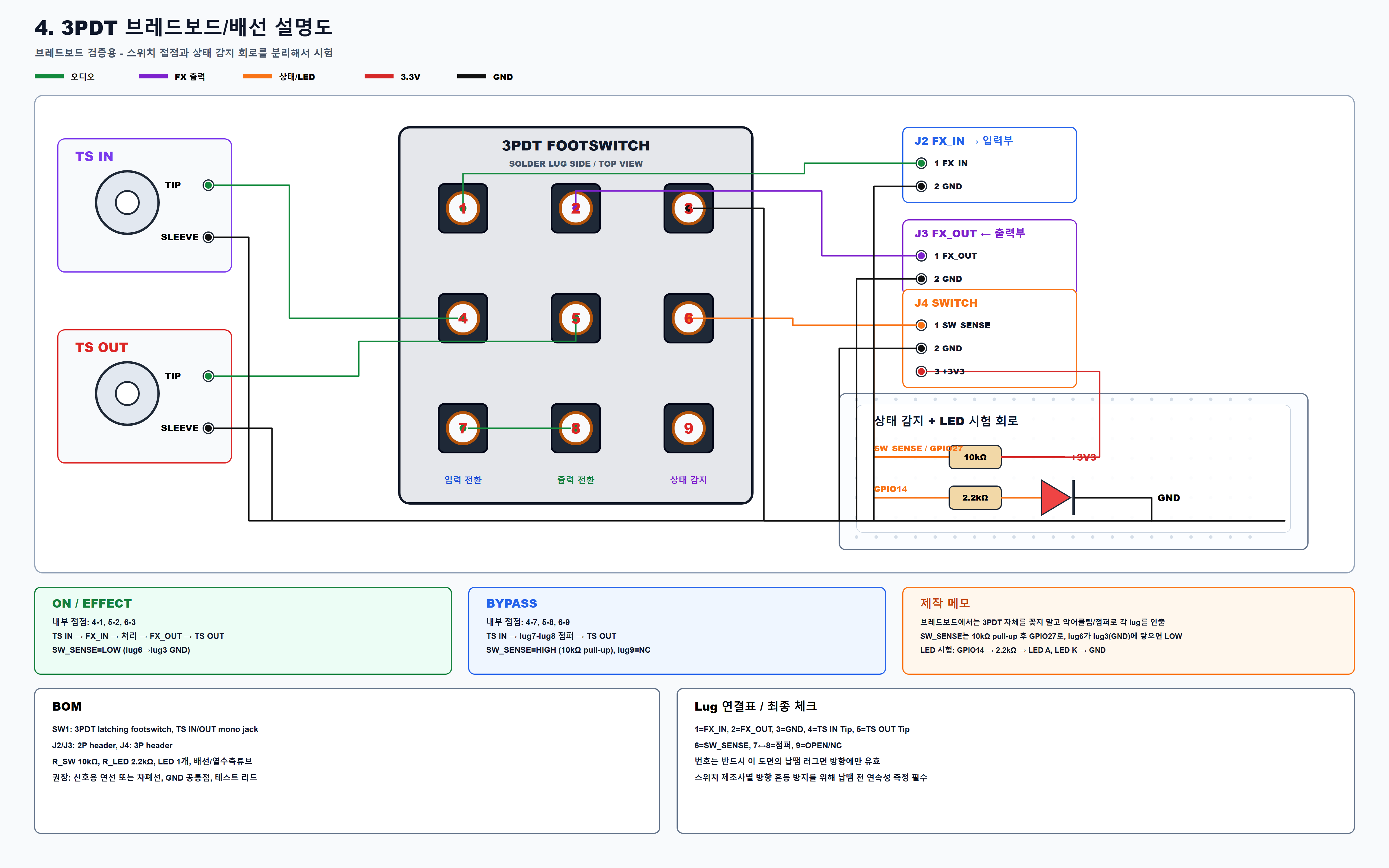

04
3PDT 브레드보드 배선
러그 1–9, TS IN/OUT, SW_SENSE와 LED 시험 회로

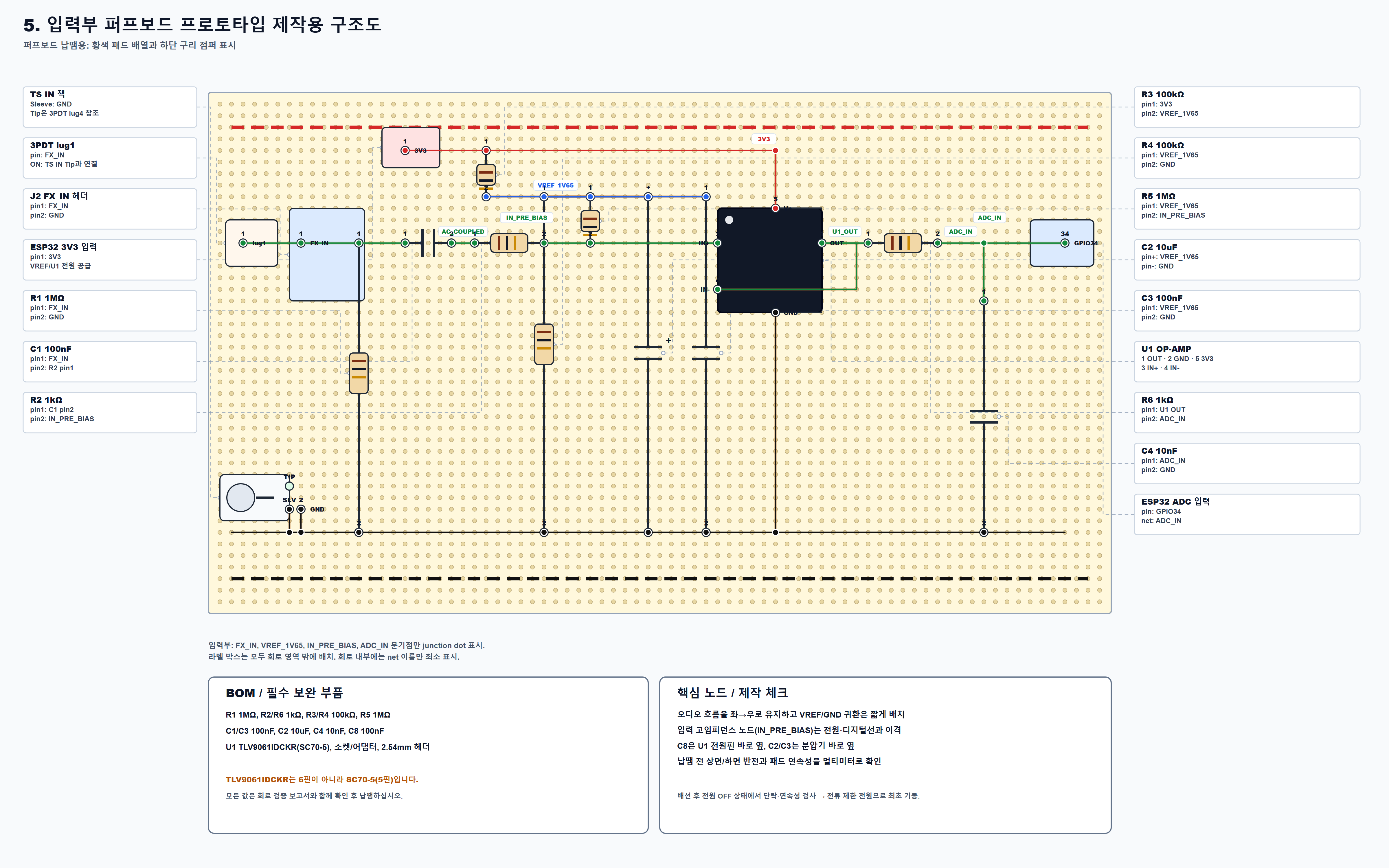

05
입력부 퍼프보드
입력 신호와 VREF/GND 귀환을 짧게 구성한 납땜 배치

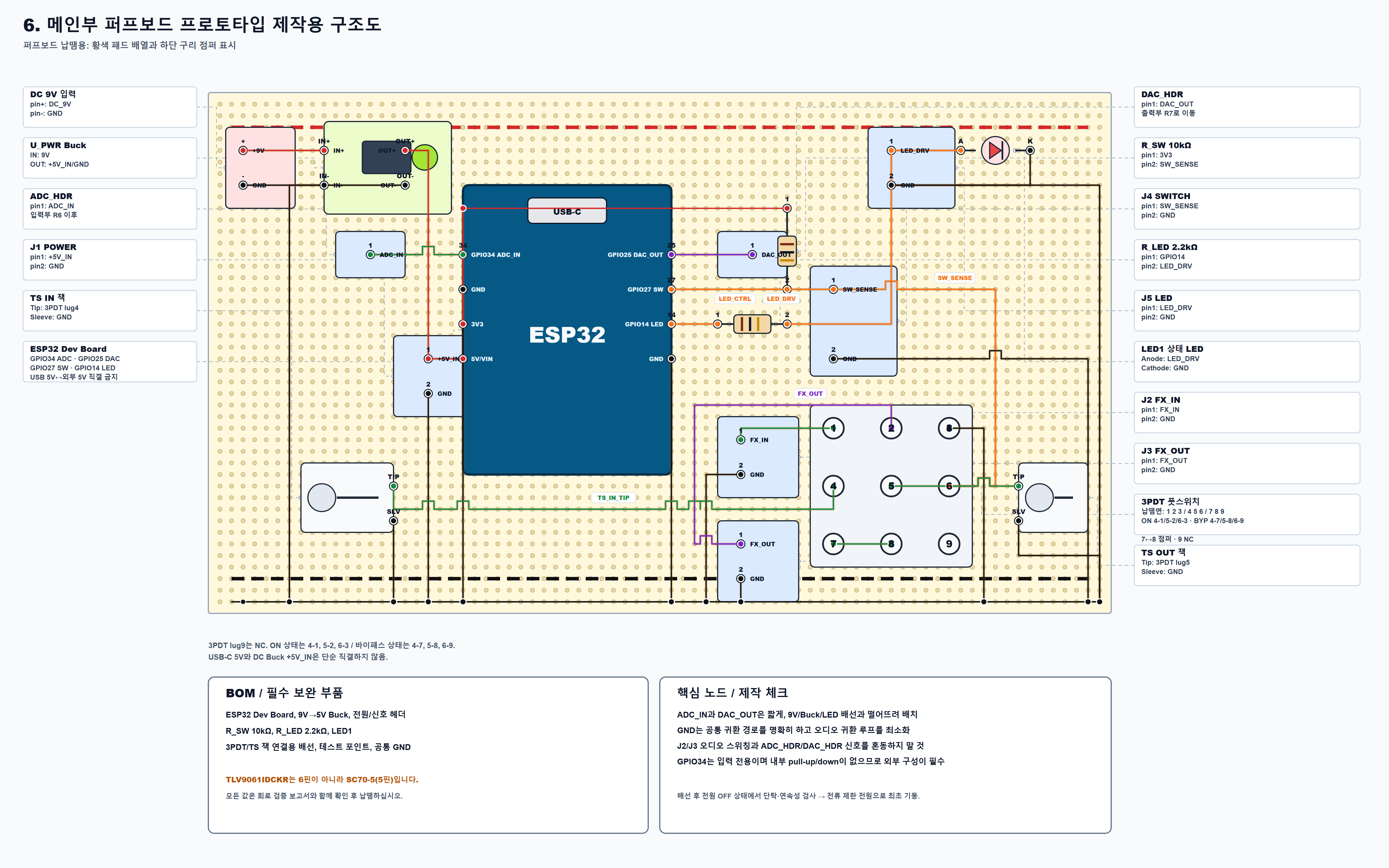

06
메인부 퍼프보드
전원·디지털 배선과 오디오 경로를 분리한 프로토타입 구조

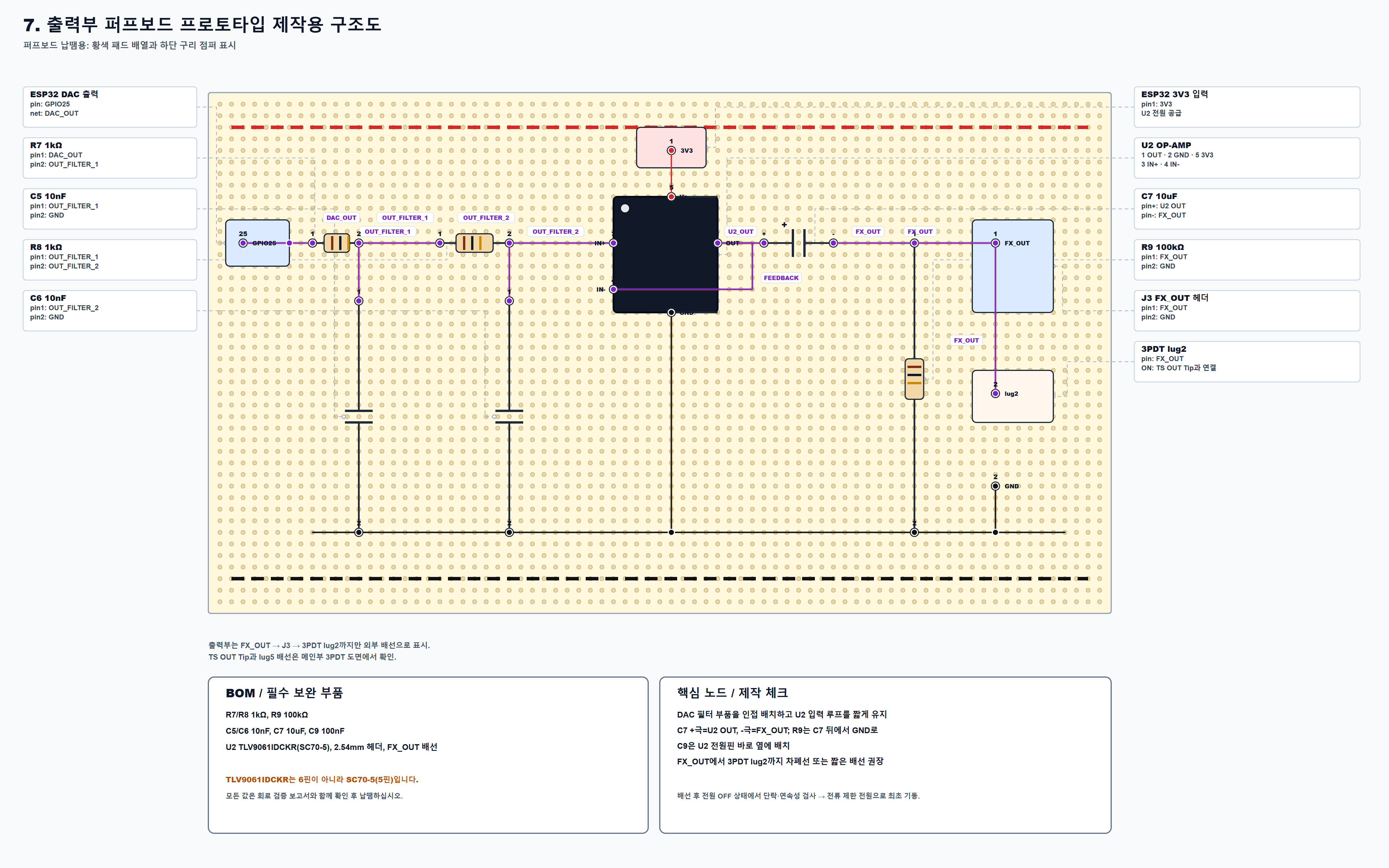

07
출력부 퍼프보드
DAC 필터와 U2 입력 루프를 짧게 배치한 납땜 구조

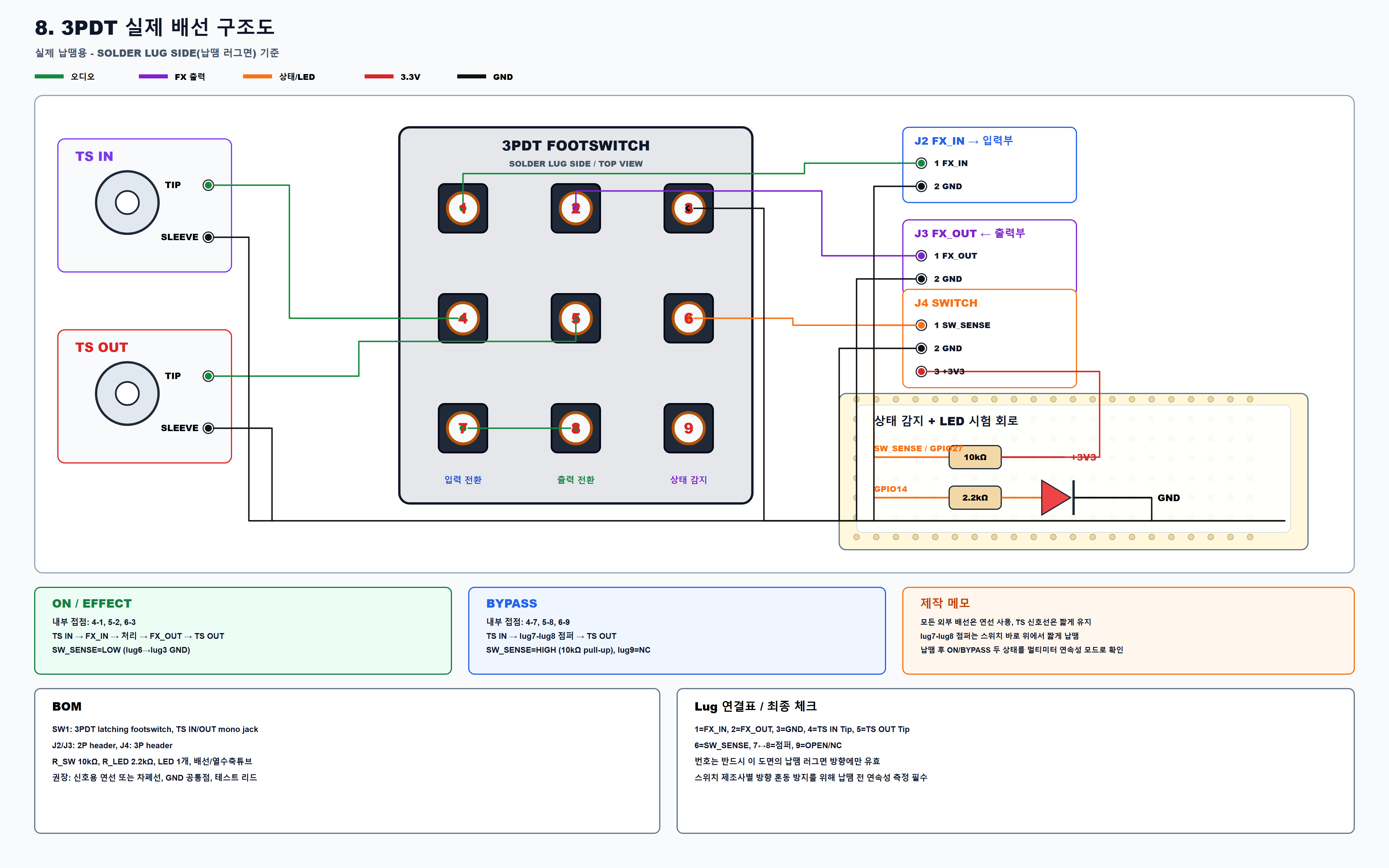

08
3PDT 실제 배선
납땜 러그면 기준 1 2 3 / 4 5 6 / 7 8 9
기준 연결
사이트의 도면은 아래 신호 흐름과 3PDT 러그 정의를 기준으로 제작되었습니다.
입력 FX_IN → C1 → R2 → IN_PRE_BIAS → U1 → R6 → ADC_IN
출력 DAC_OUT → R7/C5 → R8/C6 → U2 → C7 → FX_OUT
3PDT 1=FX_IN · 2=FX_OUT · 3=GND · 4=TS IN Tip · 5=TS OUT Tip · 6=SW_SENSE · 7↔8 점퍼 · 9=NC
