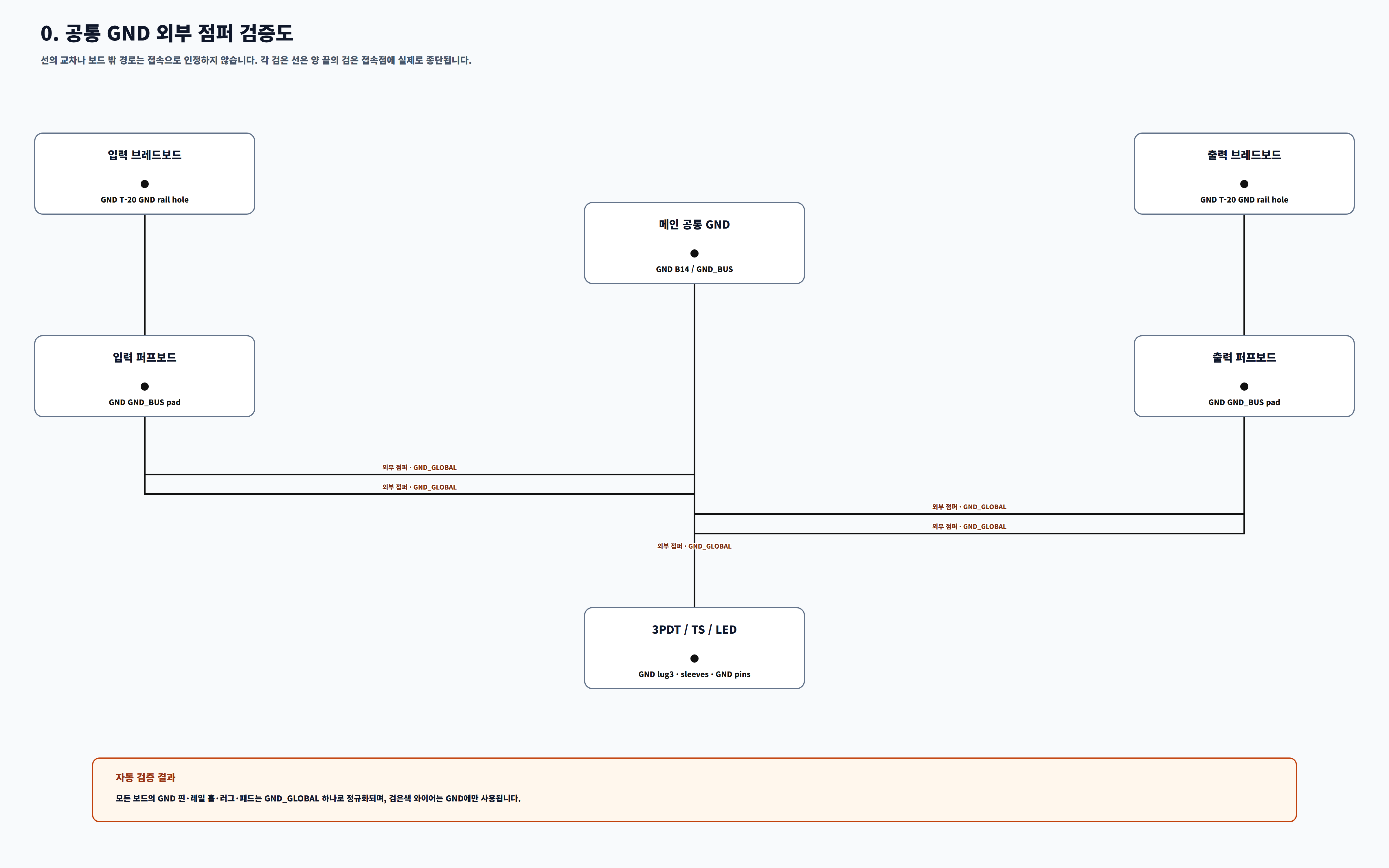

공통 GND 하네스
모든 보드와 외부 연결의 GND 단일 네트 검증
브레드보드·퍼프보드
GND 검증 제작 도면
모든 와이어의 시작점과 끝점을 실제 홀·핀·러그·전원 레일에 맞추고, GND 접속점과 외부 점퍼를 명확히 구분한 최종 검증판입니다.
- 도면
- 9종
- 와이어
- 145개
- GND
- 단일 네트 검증
도면 판독 규칙
선이 레일 위를 지나가는 것만으로는 전기적으로 연결된 것으로 보지 않습니다.
- 모든 선 끝은 실제 홀·핀·러그·레일 홀 중심에 접속
- JMP 표시는 전원 레일과 무관한 절연 외부 점퍼
- 접속점 없는 교차와 보드 밖 경로는 연결 아님
- 검은 선·검은 점·GND 라벨은 GND 네트 전용
검증된 제작 도면
도면을 누르면 확대해서 볼 수 있습니다. 각 카드에서 SVG와 PNG 원본도 받을 수 있습니다.

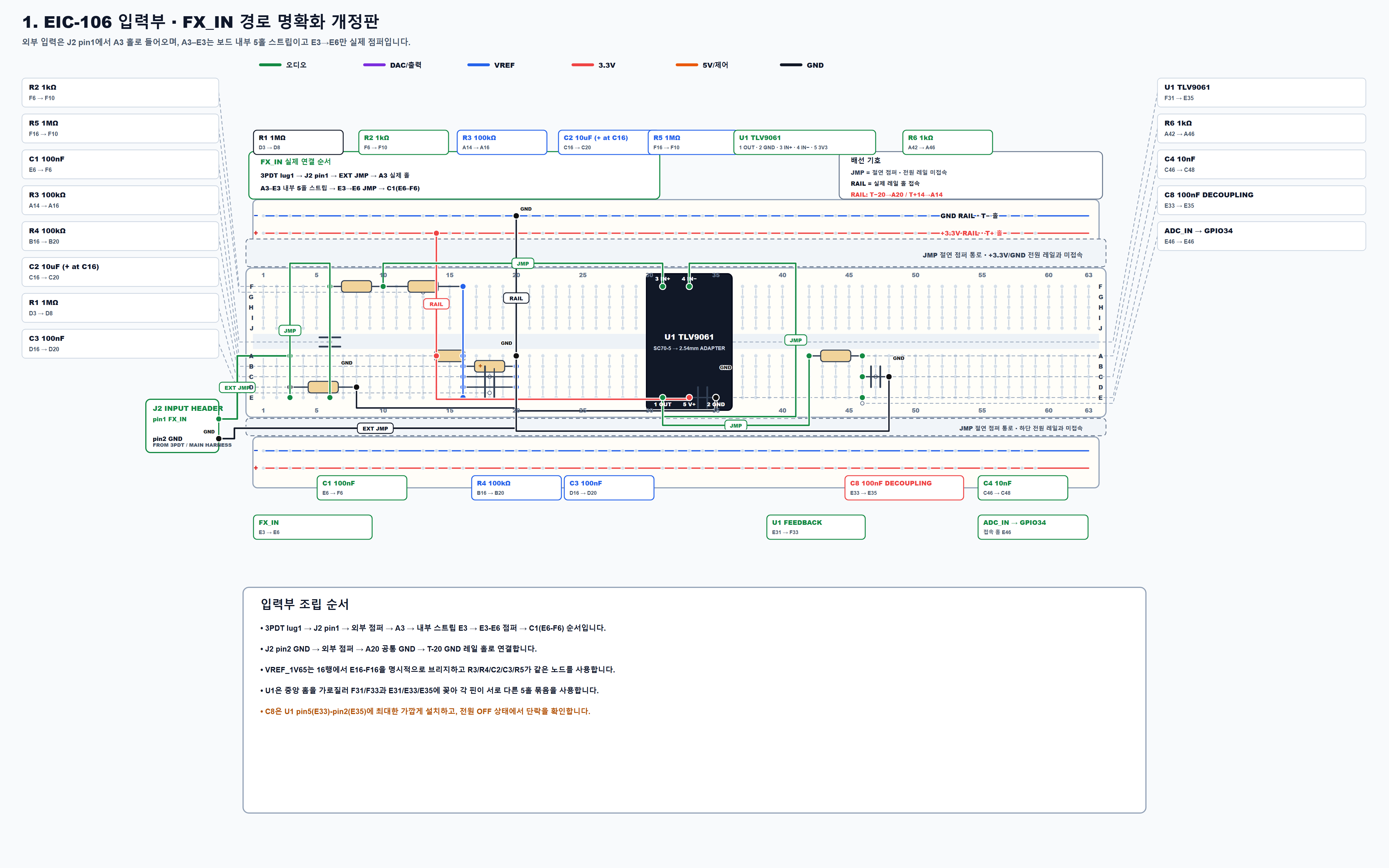

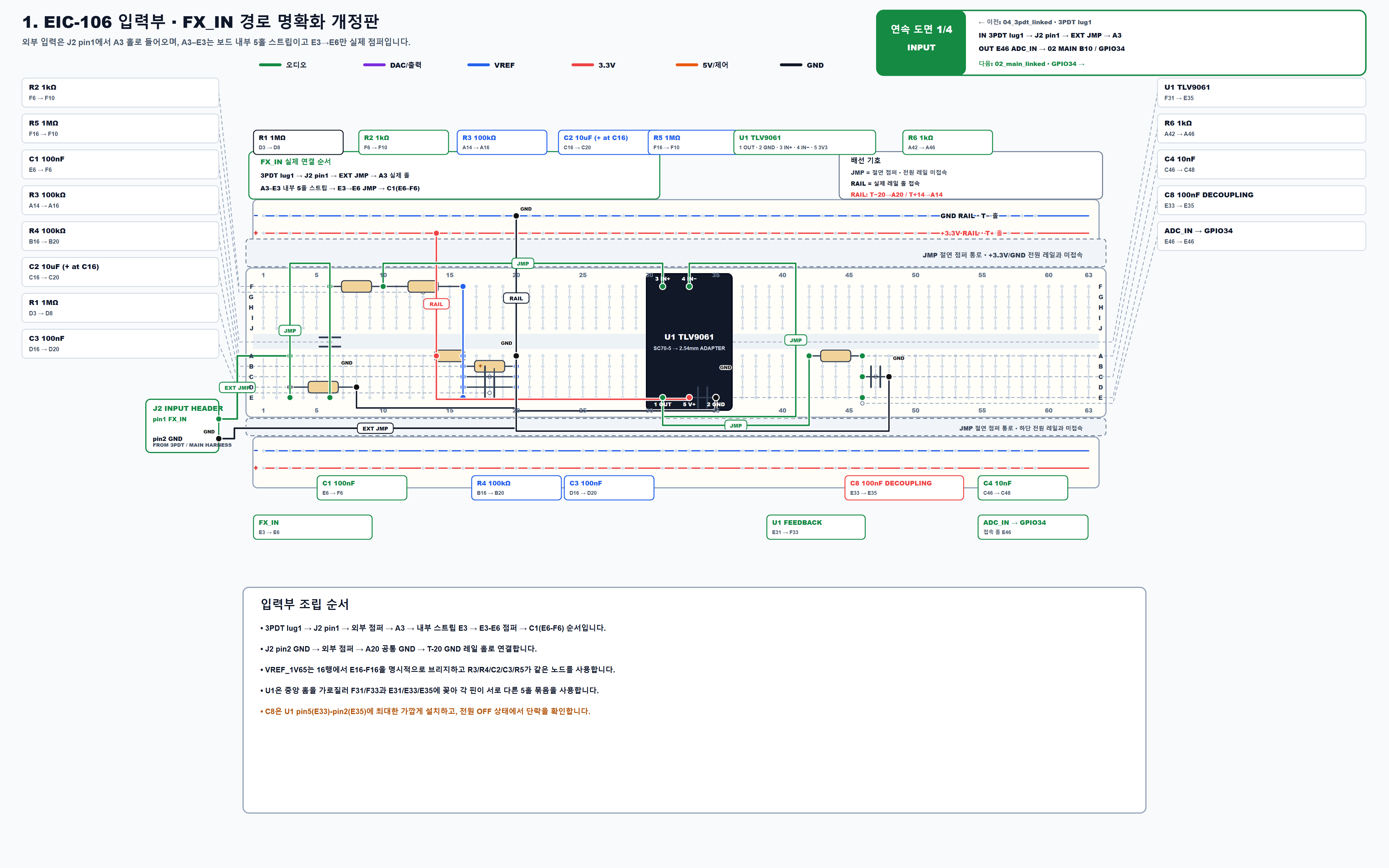

01
입력부 브레드보드
J2 pin1 → A3 → E3/E6 → C1의 FX_IN 경로를 명시

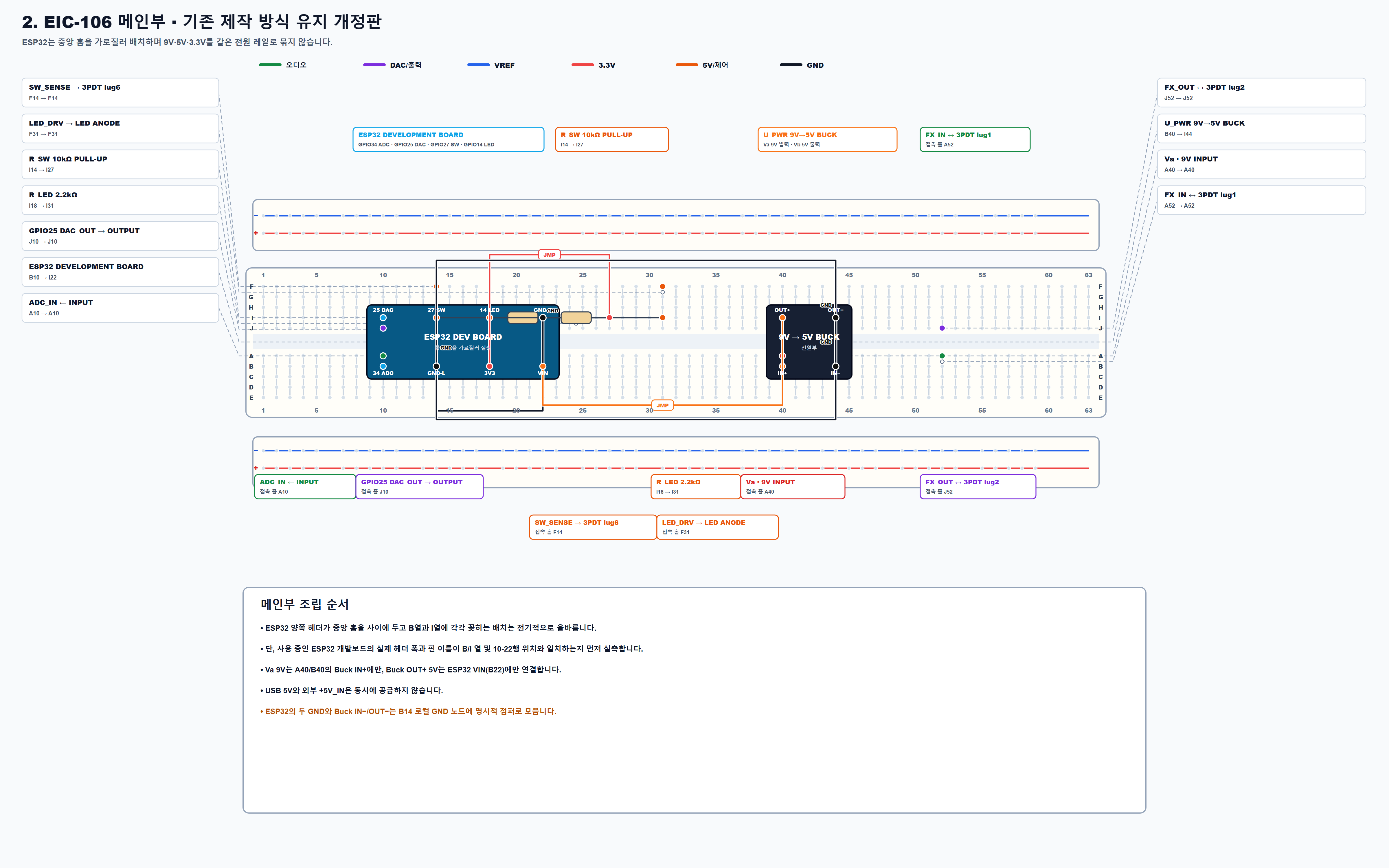

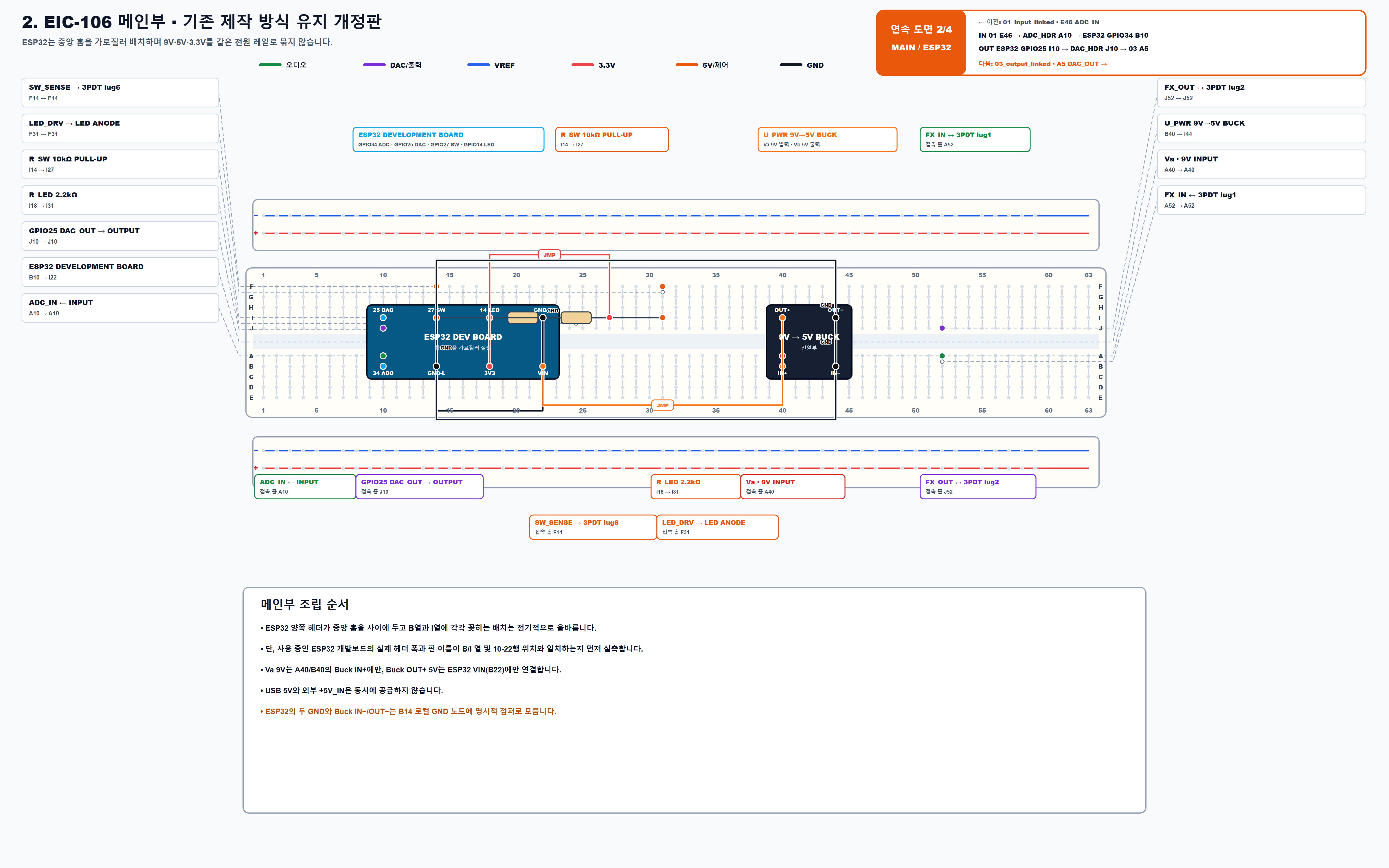

02
메인부 브레드보드
ESP32·전원·ADC/DAC·상태 감지 연결

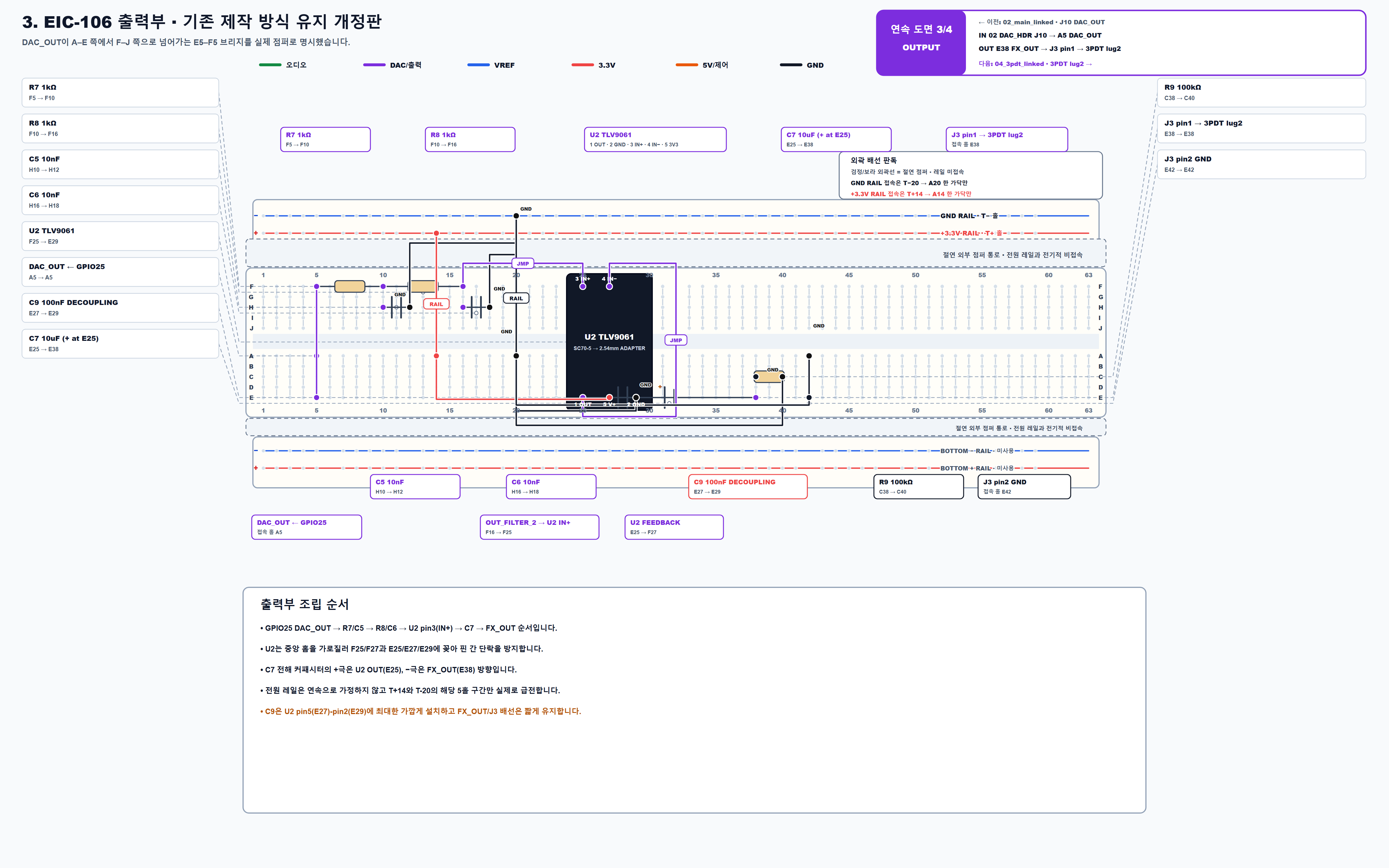

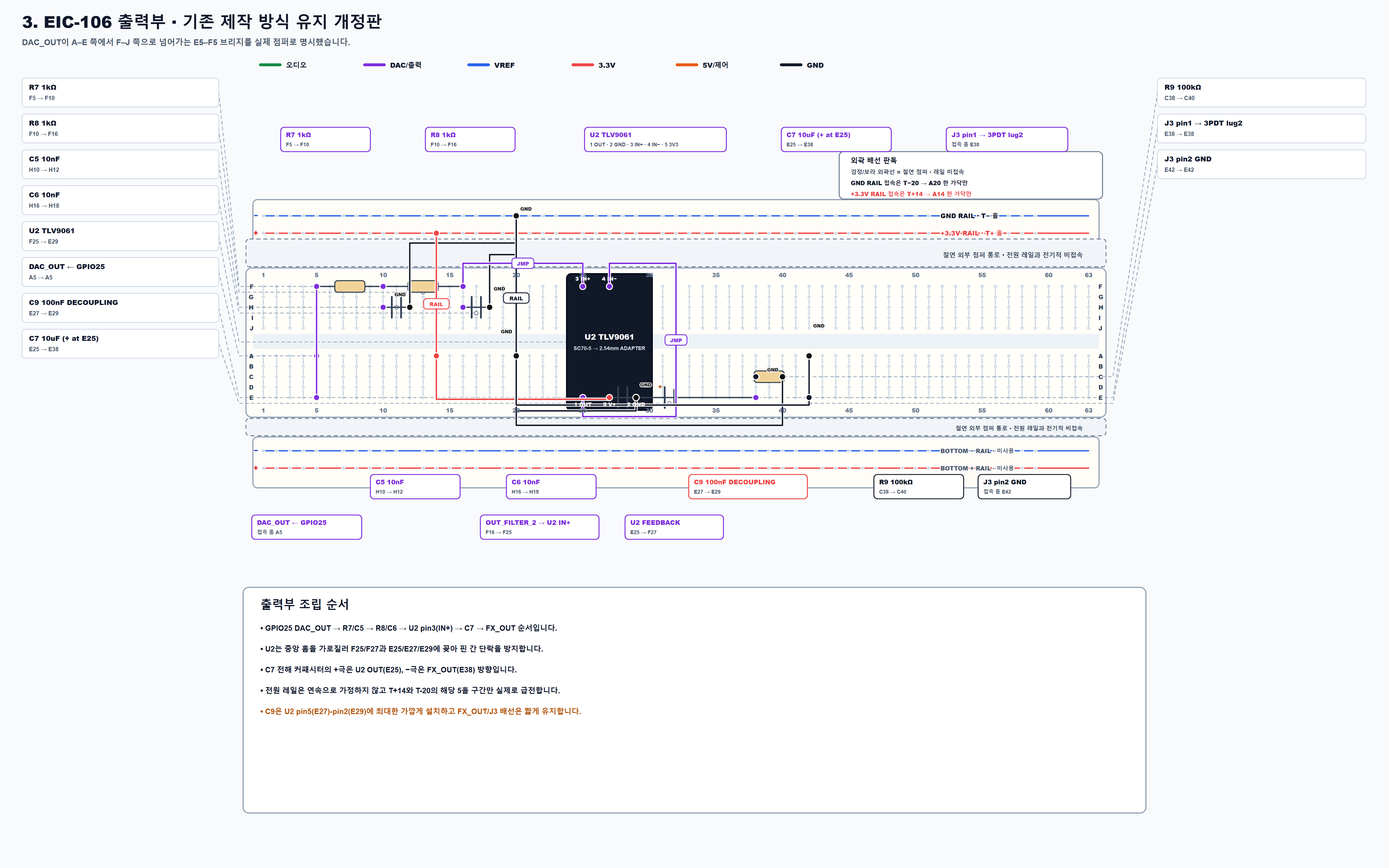

03
출력부 브레드보드
DAC 필터·U2 버퍼·FX_OUT 연결

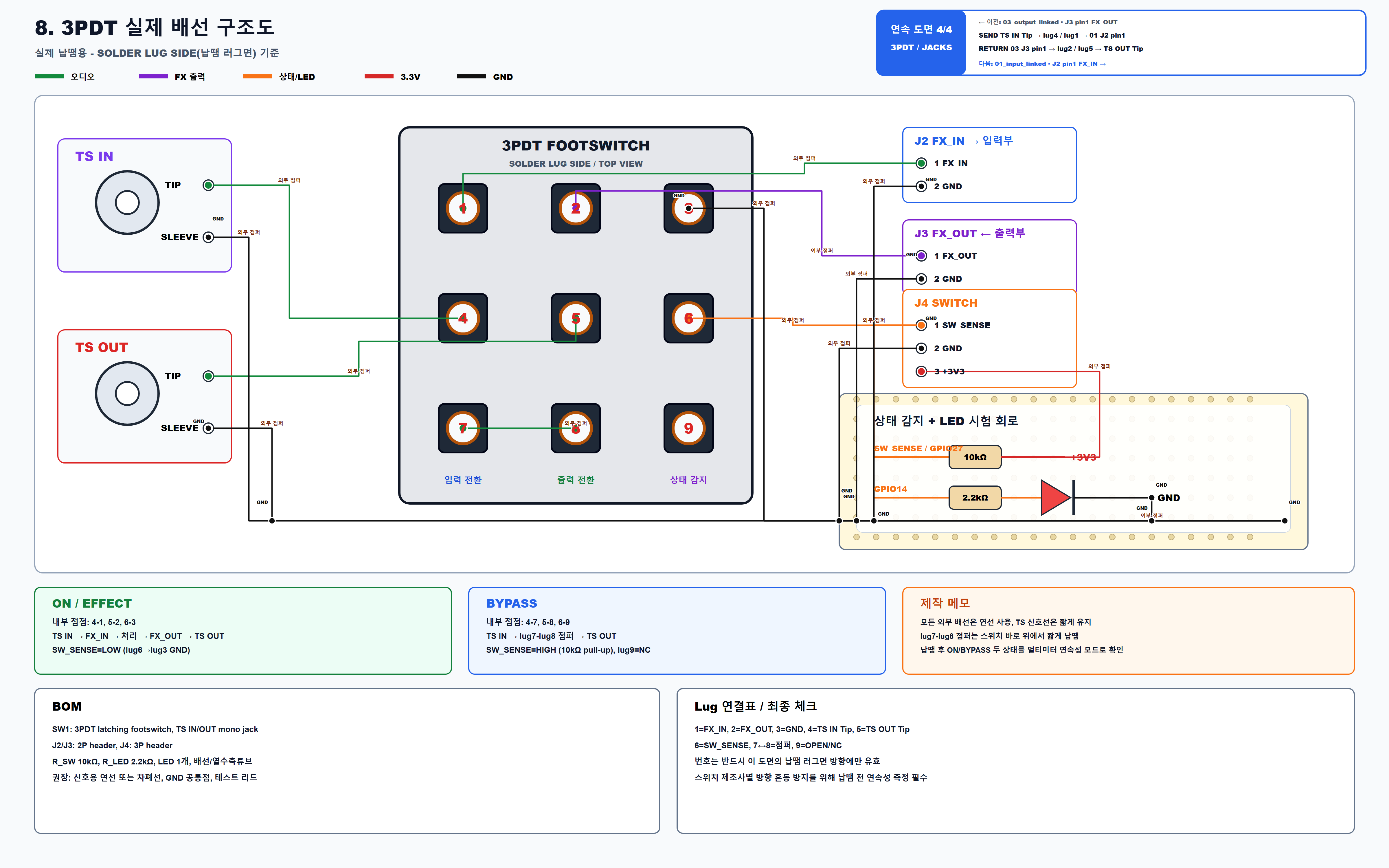

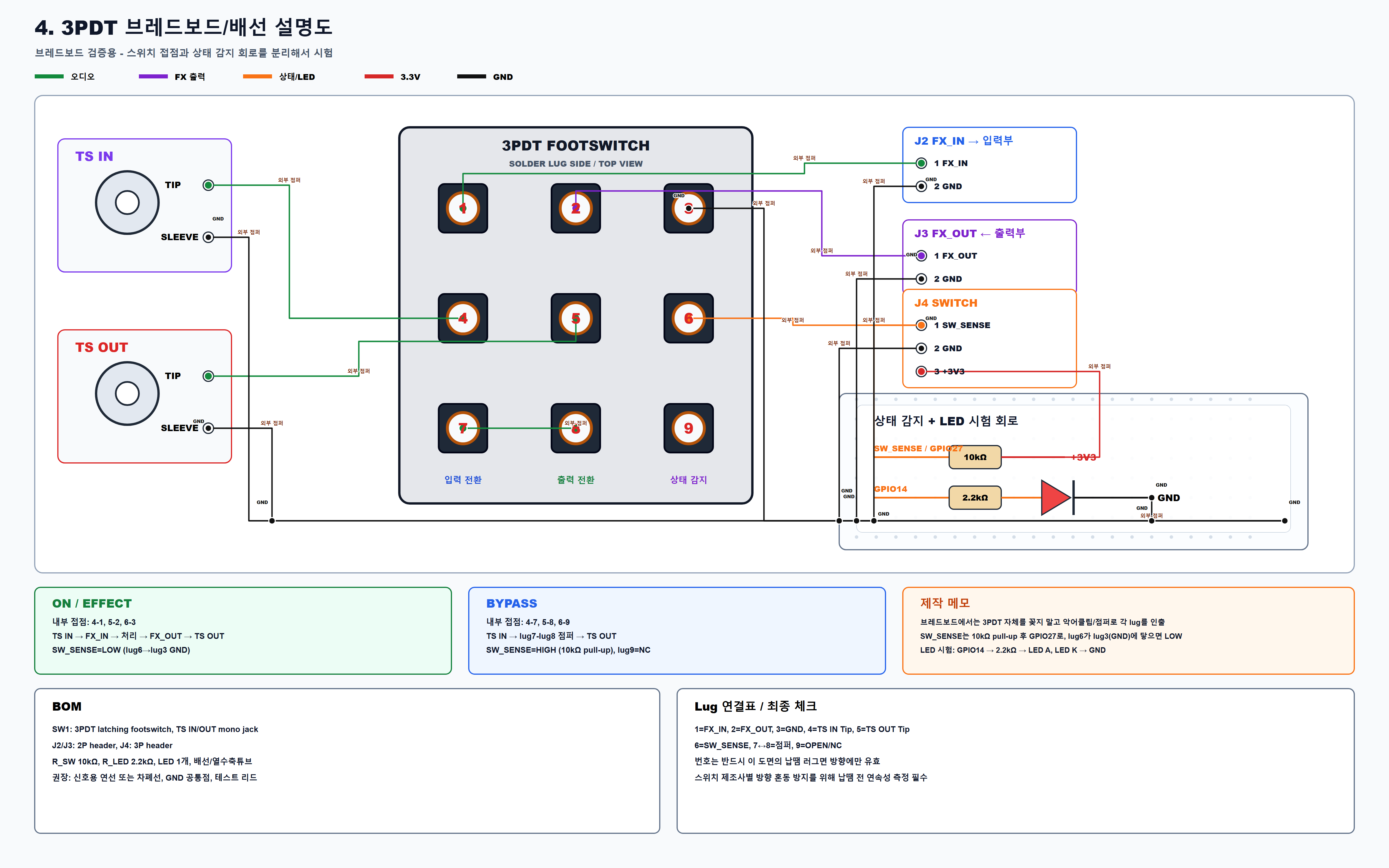

04
3PDT 브레드보드
스위치 러그와 GND 접속점을 명확히 표시

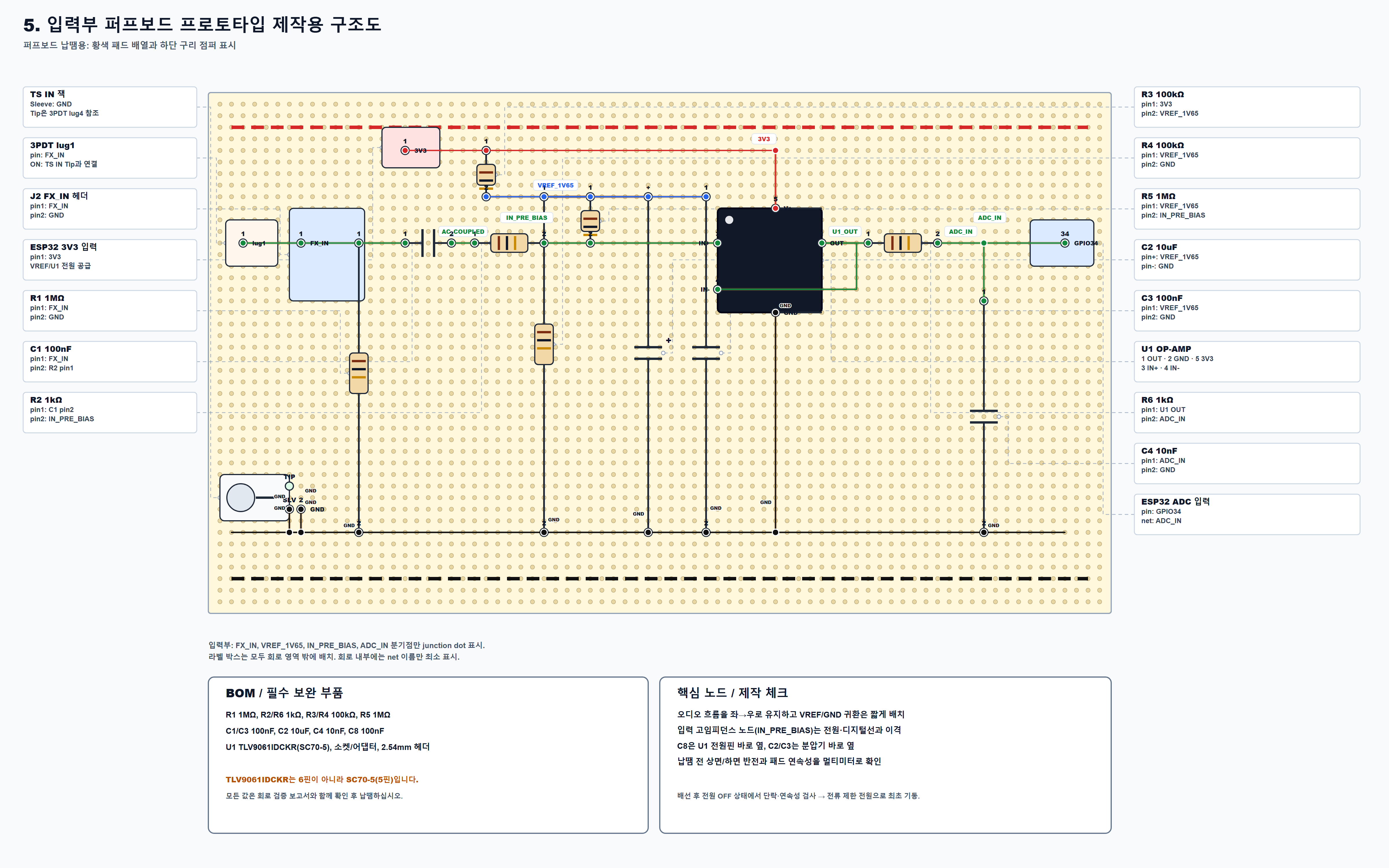

05
입력부 퍼프보드
입력 신호·VREF·GND 배치

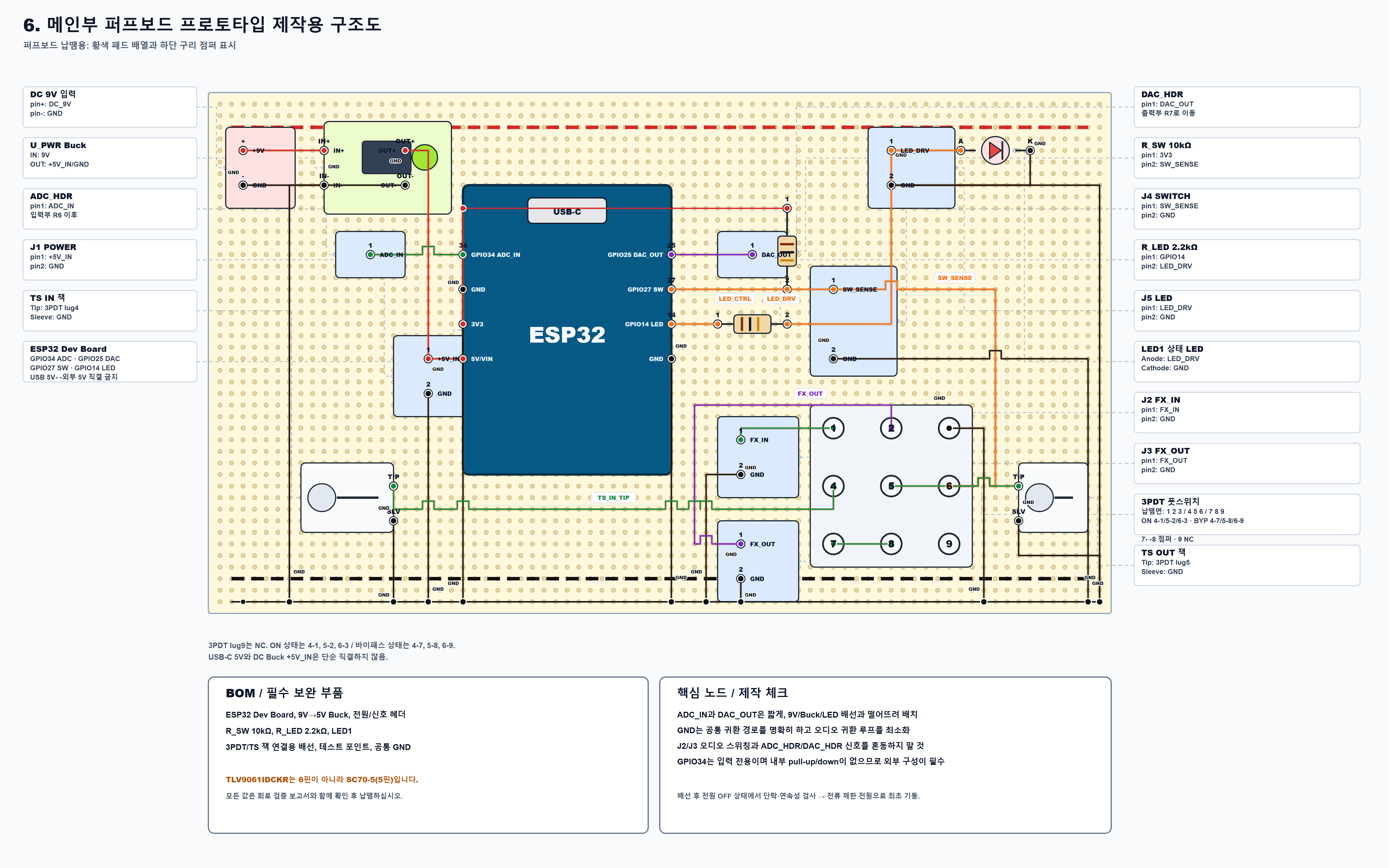

06
메인부 퍼프보드
전원·디지털·아날로그 경로 분리 배치

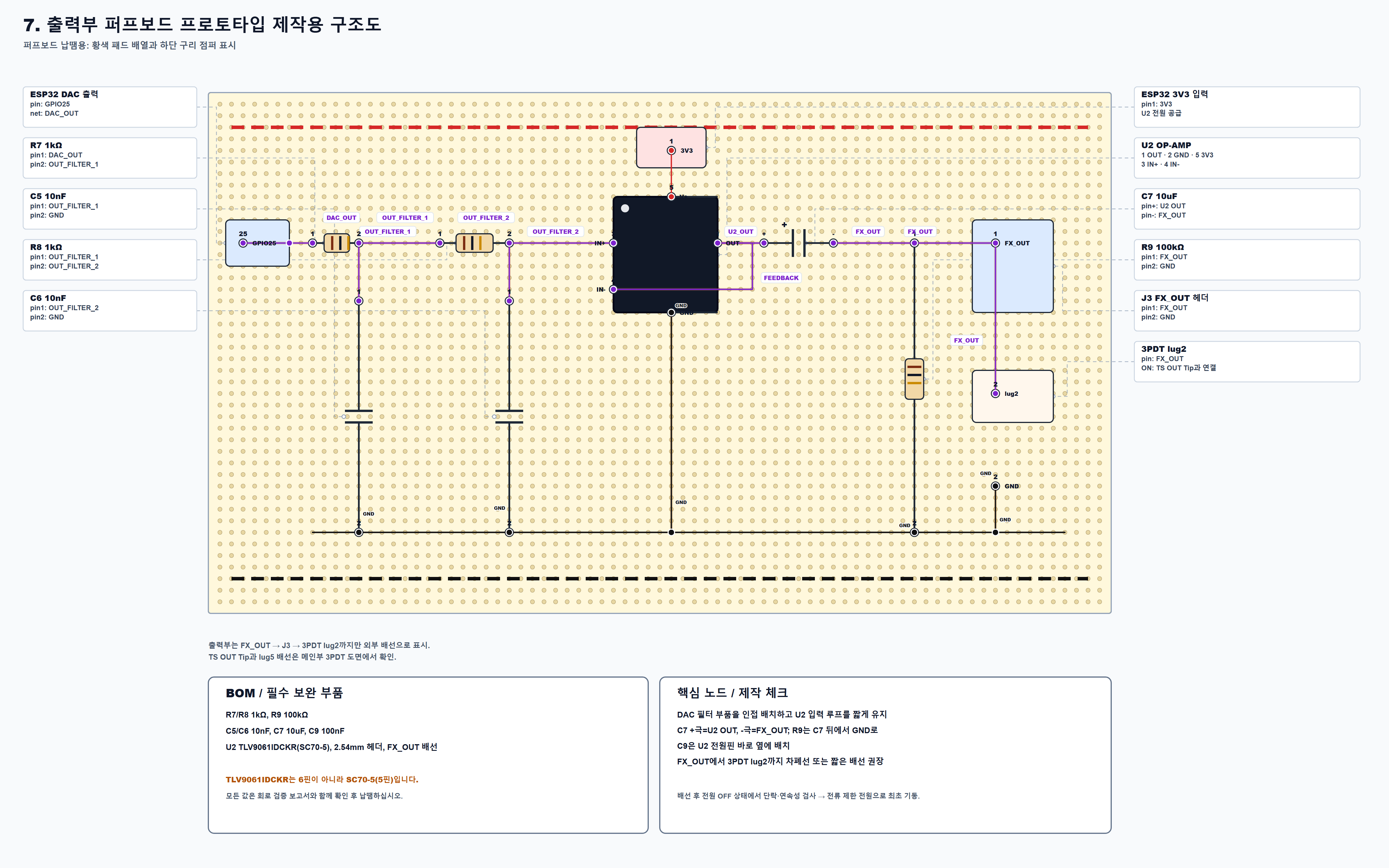

07
출력부 퍼프보드
DAC 필터와 U2 출력 루프 배치

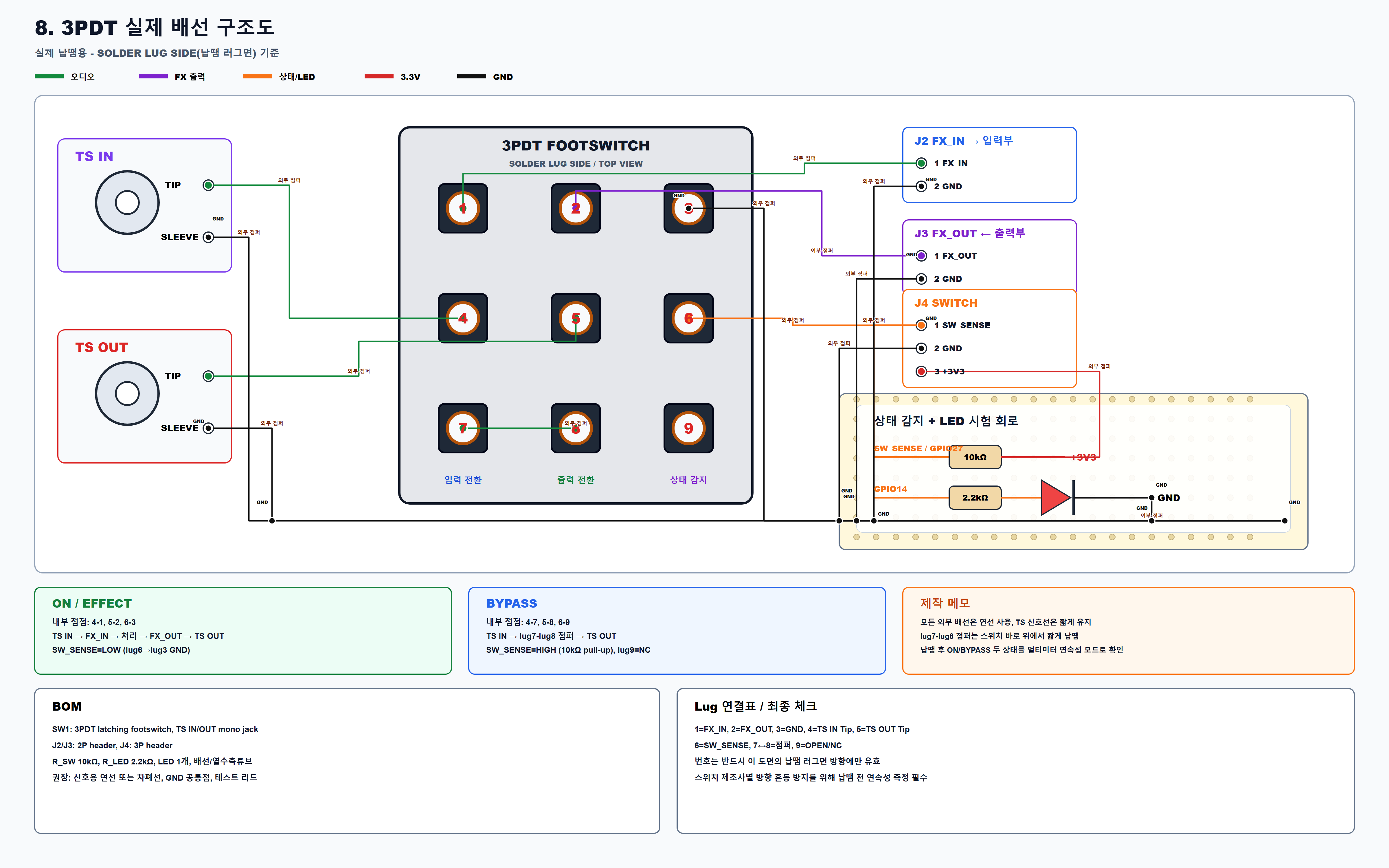

08
3PDT 퍼프보드
실제 러그 번호와 네트별 배선
입력 → 중앙 → 출력 → 3PDT 연속 4장 세트
각 이미지는 독립 파일이며, 우측 상단에 이전·다음 파일과 이어지는 실제 접속점이 적혀 있습니다.
자동 검증 결과
최종 생성 전에 와이어 종단과 GND 네트 연결 상태를 검사했습니다.
종단 규칙 모든 와이어의 시작·끝 좌표와 네트명 기록
GND 규칙 검은색 와이어는 GND 전용, 접속 홀에 검은 점과 라벨 표시
점퍼 규칙 보드 외곽 우회선은 JMP 외부 점퍼로 별도 표시
검증 결과 145개 와이어, GND 59개, 단일 GND 네트 PASS
자료 GND 검증 JSON · 와이어 좌표 CSV
